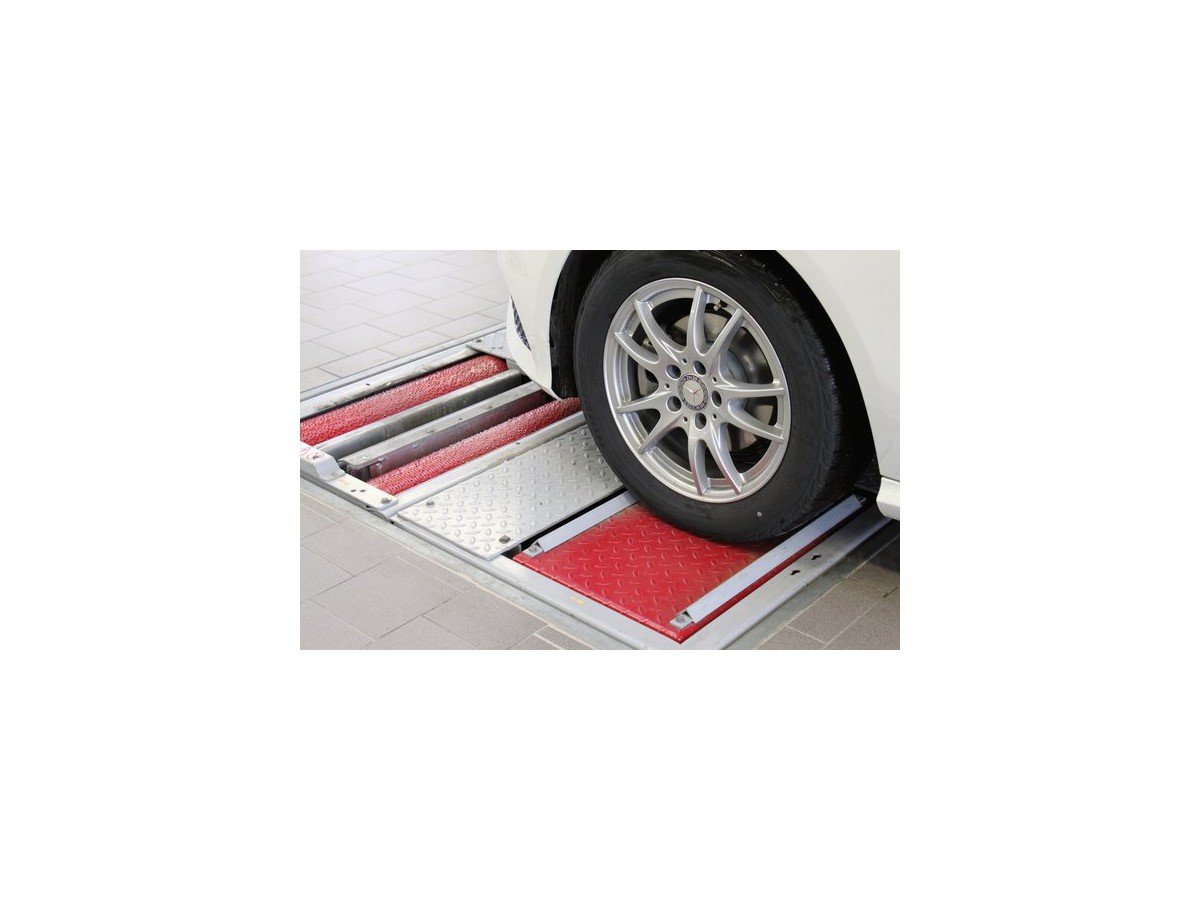

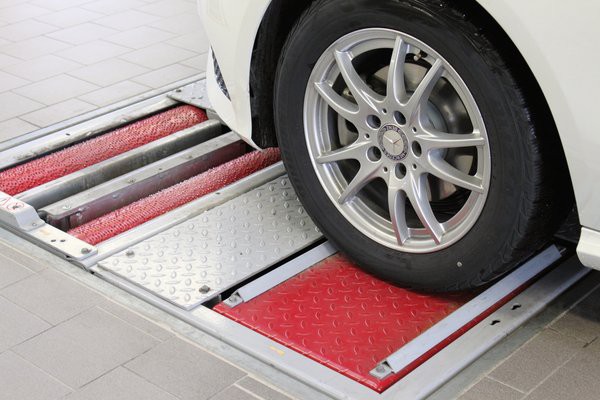

:strip_icc():strip_exif()/Artikelbilder/MAHA_by_KSU_achsdaempfungspruefstand_msd3000.jpg "Achsdämpfungsprüfstand - MAHA MSD 3000")

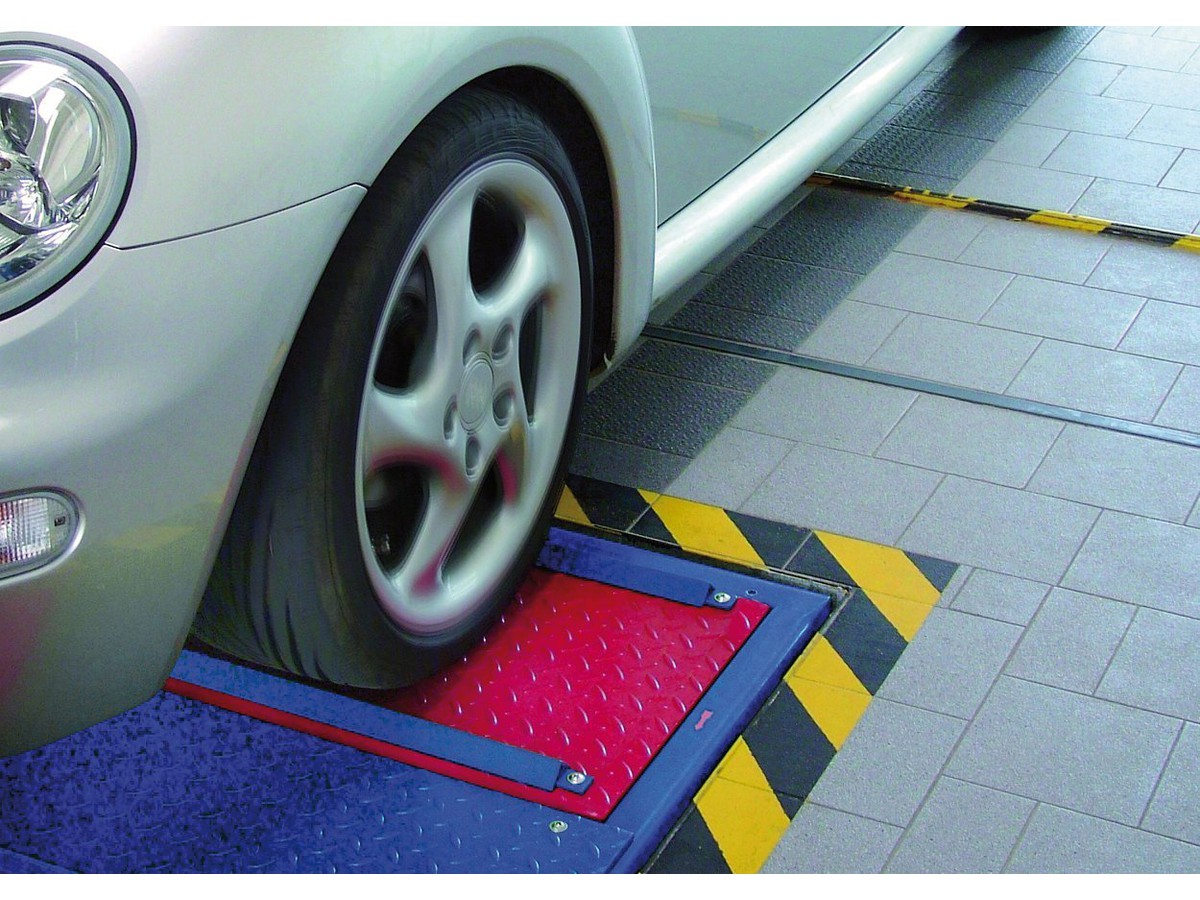

:strip_icc():strip_exif()/Artikelbilder/MAHA_by_KSU_achsdaempfungspruefstand_msd3000_2.jpg "Achsdämpfungsprüfstand - MAHA MSD 3000")
:strip_icc():strip_exif()/Marken/MAHA_Logo.png "MAHA Maschinenbau Haldenwang GmbH & Co. KG"){kind=logo}
Beschreibung
- Schnelle und präzise, physikalische Überprüfung der Achsdämpfung
- Auswertung nach dem Lehrschen Dämpfungsmass.
- Automatische Ermittlung von Achs- und Fahrzeuggewicht mit Gewichtsübergabe an Bremsprüfstand (optional)
- Vollautomatischer Prüfablauf mit Start nach beidseitiger Plattenbelastung von mehr als 60 kg
- Frequenzgesteuerte Plattenerregung durch Elektromotoren zur Ermittlung der maximalen Schwingungsamplitude mit anschliessender Auswertung der Achsdämpfung
- Geräuschsuche Funktion zur Lokalisierung von Störgeräuschen am Fahrzeug direkt auf dem Prüfstand (optional)
- Bodengruppe als selbsttragende Rahmenkonstruktion ausgeführt
- Parallelogramm geführte Prüfplatten, dadurch kein fixierter Radaufstandspunkt erforderlich
- In Verbindung mit EUROSYSTEM:
- Anzeige auf PC-Bildschirm mit der Auswertung im Lehrschen Dämpfungsmass "D" mit Differenzanzeige und graphischer Darstellung
- In Verbindung mit LON-Bremsprüfständen:
- Anzeige auf LON-Analoganzeigen mit der Auswertung im Lehrschen Dämpfungsmass "D"
Technische Daten
| Achslast prüfbar | 2'200 kg |
|---|---|
| Achslast überfahrbar | 2'500 kg |
| Spurbreite | 880 mm - 2'200 mm |
| Erregerhub | 6,5 mm |
| Erregerfrequenz (geregelt) | 2 Hz - 10 Hz |
| Maximaler Plattenhub ca. | 70 mm |
| Messbereich Dämpfungsmass „D“ | 0,02 - 0,3 |
| Antriebsleistung | 2 x 1,1 kW |
| Absicherung gG | 16 A |
| Spannungsversorgung | 1/N/PE 230 V 50 Hz/60 Hz |
| Masse Bodengruppe (H x B x L) | 280 mm x 2'320 mm x 800 mm |
| Gewicht | 650 kg |
