Beschreibung

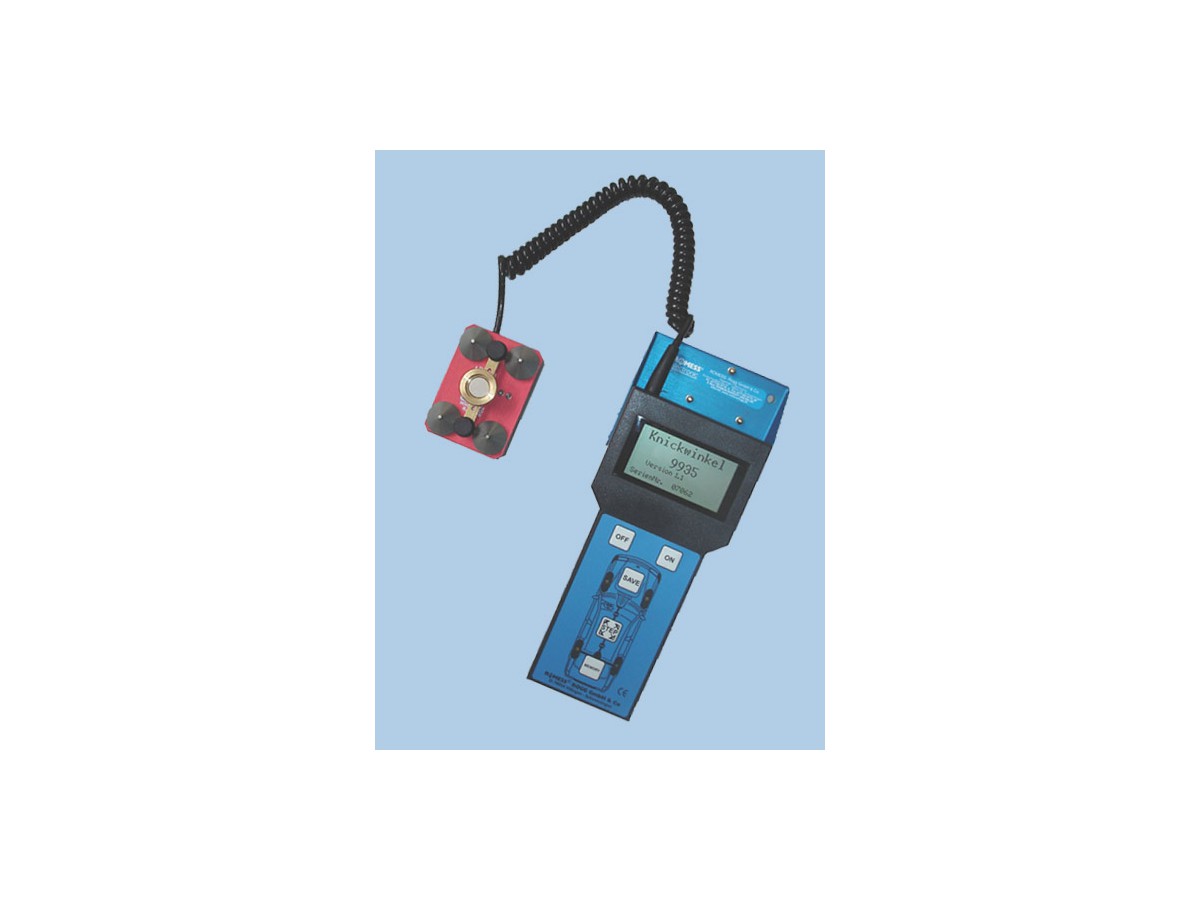

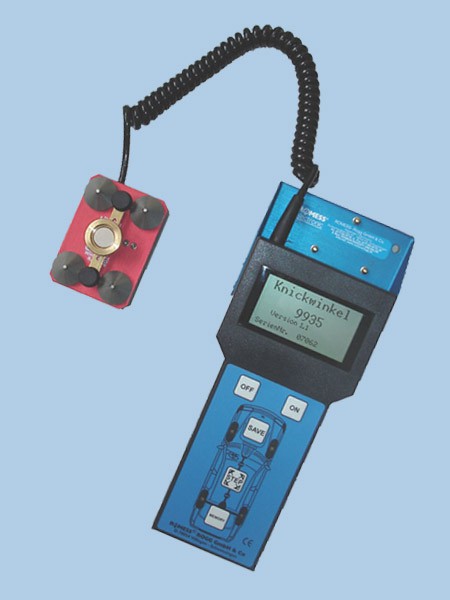

Das Gelenkwellen-Knickwinkel-Messgerät 09935 besteht aus einem Handgerät mit Grafikdisplay und einem Sensor zur Messung von zwei Ebenen. Der Messbereich beträgt +/- 15°. Um die Einbaulage des Triebstranges zu prüfen, muss am Getriebe, an den Gelenkwellen und am Hinterachsmittelstück die Winkellage gemessen werden. Zur Messung von Getriebe und Hinterachsmittelstück werden diverse Adaptionen benötigt, die einen Messpunkt für den Sensor schaffen, an den Gelenkwellen werden die Messkegel des Sensors direkt angelegt. Das Messergebnis wird auf dem Display angezeigt und über Taste „Save“ gespeichert. Aus immer zwei gemessenen Werten errechnet das Gerät automatisch den Differenzwert, der für die korrekte Ausrichtung des Triebstranges relevant ist (Differenzwinkel 1 - 2 = φ1; Differenzwinkel 2 - 3 = φ2; Differenzwinkel 3 - 4 = φ3). Der Sensor unterscheidet zwischen x- und y-Achse, für ein korrektes Messergebnis ist es wichtig, dass das Spiralkabel, vom Sensor aus gesehen, immer zur Fahrzeugfront zeigt. Dadurch kann der Sensor positive und negative Winkelwerte unterscheiden.
