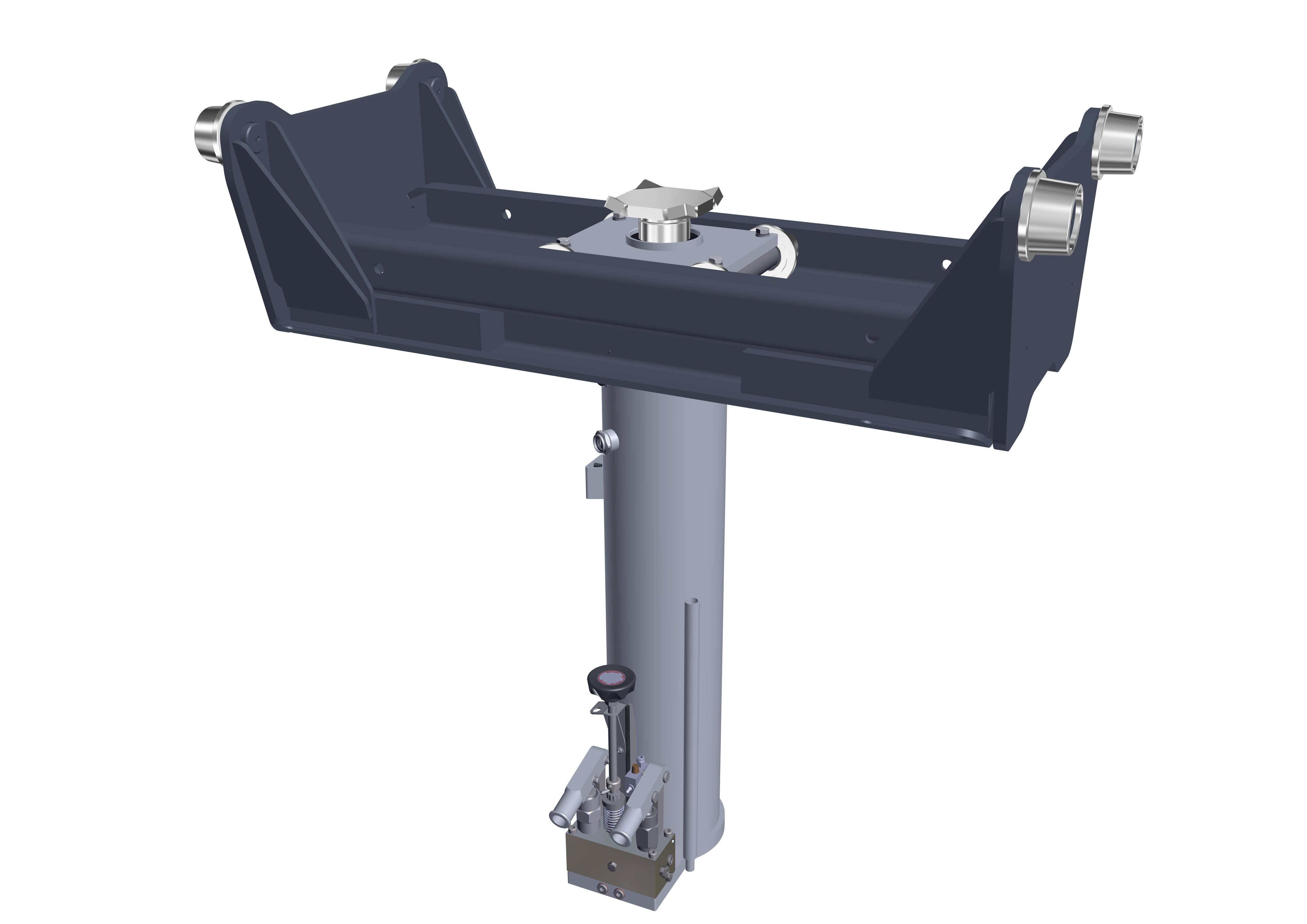

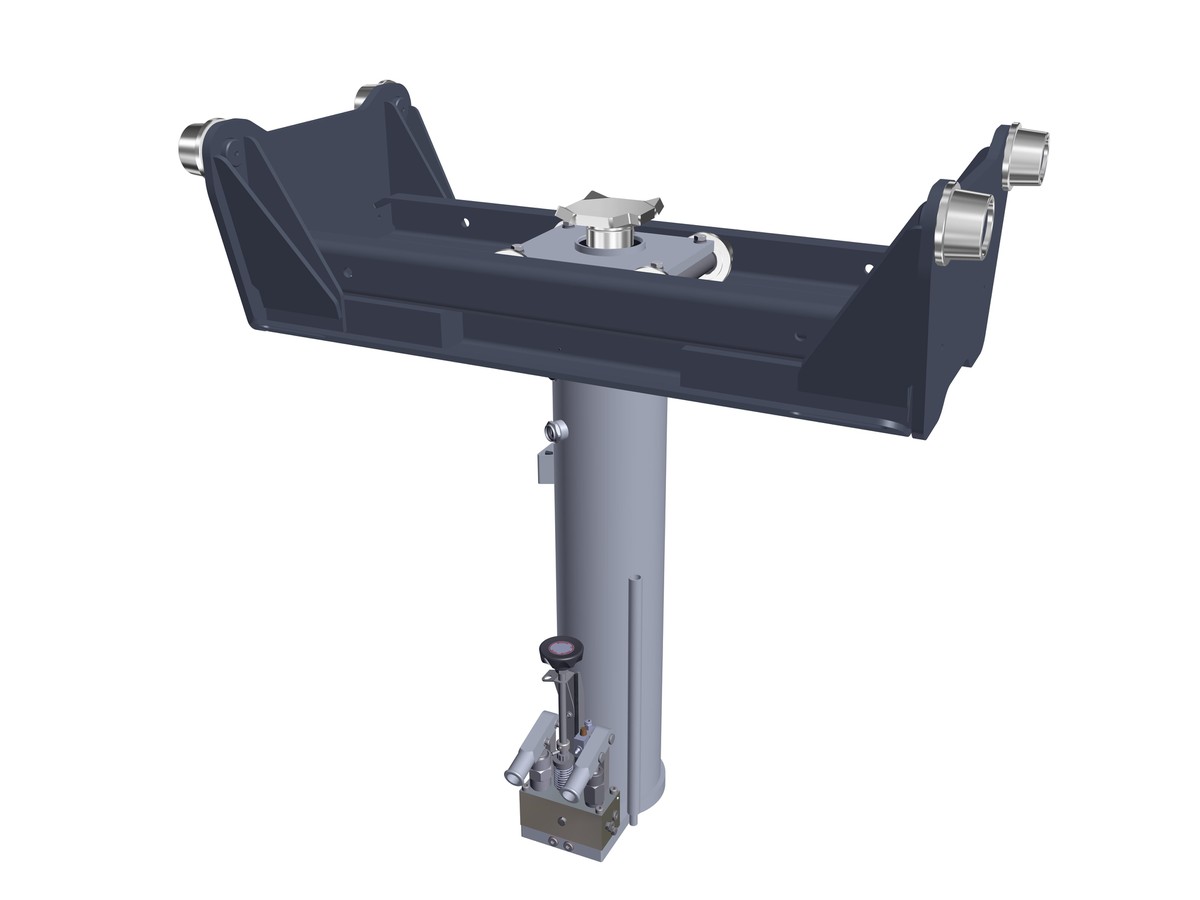

Vérin de fosse hydraulique manuel
Capacité de charge 16'500 kg, 1x télescope, suspendu à des rails
MAHA MPJ 16.5/750 1S HM
| Numéro d'article | VP 454275 |
|---|
:strip_icc():strip_exif()/Marken/MAHA_Logo.png "MAHA Maschinenbau Haldenwang GmbH & Co. KG"){kind=logo}
Description
Le vérin de fosse monté en suspension permet de lever jusqu’à 16,5 tonnes. Le vérin de fosse pour rails supérieurs avec châssis bien embouti et course de piston de 750 mm est adapté aux opérations avec ou sans traverse d’essieu ou système d’appui. En option, la commande hydraulique peut être complétée par une commande rapide pour un déplacement rapide de la course de piston ainsi que par un moteur pneumatique pour le levage sous charge. Pour s'adapter de manière optimale à la fosse de travail, le châssis peut être ajusté de 140 mm.
Commande :
- Pompe manuelle précise et conviviale pour la course rapide et la course en charge
- Abaissement sensible et précis du vérin de fosse grâce à un système éprouvé avec commande homme mort intégrée
Montage :
- Pour un déplacement précis, le vérin de fosse est guidé par des rails sur le bord supérieur de la fosse.
- Déplacement facile du cric garanti, car tous les galets de roulement sont équipés de roulements à aiguilles dans le sens transversal et longitudinal
- Longue course totale de 750 mm pour atteindre les agrégats situés loin en hauteur
- Le cric de fosse est équipé d'un châssis P embouti vers le bas, dans lequel on peut intégrer la traverse d'essieu de manière neutre en hauteur.
- Il est également possible d'utiliser un châssis droit en S.
- Système modulaire de châssis variable pour les largeurs de fosse les plus diverses (700 - 1200 mm) en combinaison avec différentes variantes de rouleaux et degrés de dégagement pour s'adapter aux conditions de la fosse de travail.
- Tiges de piston protégées contre la corrosion grâce à l'autolubrification
- Le revêtement par poudre de haute qualité protège contre les liquides agressifs et augmente l'aspect de valeur à long terme.
Contenu de la livraison :
- Cric de fosse avec pompe à main
- Chariot avec châssis P embouti et galets de roulement pour rails
- griffe standard 120 x 120 mm
- Manuel d'utilisation et livret de contrôle
- Déclaration de conformité CE
- Couleur : corps de base du cric RAL 7040
- Pièces rapportées et châssis RAL 7016
Spécifications techniques
| Capacité de charge max. | 16'500 kg |
|---|---|
| Course de levage | 750 mm |
| Niveaux de levage | 1 |
| Hauteur de levage min. par rapport au rail à galets | 69 mm |
| Profondeur de levage de la fosse par rapport au rail à galets | 1'070 mm |
| Hauteur de levage max. au-dessus du rail à galets | 681 mm |
| Distance entre les rails de roulement, dimensions intérieures | 700-1'200 mm |
| Réglage du châssis | 140 mm |
| Largeur du support de rouleaux | 40 mm |
| Inclinaison du support de rouleaux | 8 % / 4,6 °. |
| Ecart de parallélisme des rails de roulement max. | 10 mm |
| Diamètre des galets de roulement (au collet) | 80 (95) mm |
| Diamètre intérieur/extérieur du logement | 45/70 mm |
| Diamètre de la tige de piston | 70 mm |
| Quantité/qualité d'huile | 9,5 l / HLP-D 10 |
| Entraînement | hydraulique manuel |
| Pression de service | 254 bar |
| Poids | 239 kg |
